RX 503 N

De K-PO RX-503 is een kruis swr/watt meter om nauwkeurig de forward power, reflected power en swr op de HF, VHF en UHF frequenties te meten. De K-PO RX-503 meter heeft 2 gescheiden HF aansluitingen voor HF/VHF en VHF/UHF en is voorzien van een duidelijke display met achtergrondverlichting (13.8 Volt). Door toepassing van twee aparte meetsystemen wordt een grotere nauwkeurigheid over het gehele spectrum bereikt.

Technische specificaties:

Frequentiebereik : 1,8-200 MHz + 125-525 MHz

Type meter : Kruismeter

Meetsysteem : Gescheiden meters voor HF/VHF en VHF/UHF (omschakelbaar)

Techniek : SMD

Powerbereiken : 2 - 20 - 200 Watt

Minimale power SWR : 1 W

Nauwkeurigheid : Laag ± 10% (AVG); ± 15% (PEP): Hoog ± 5% (AVG); ± 10% (PEP)

Impedantie : 50 Ohm

Spanningsvoorziening : 12 Volt (DC kabel wordt meegeleverd)

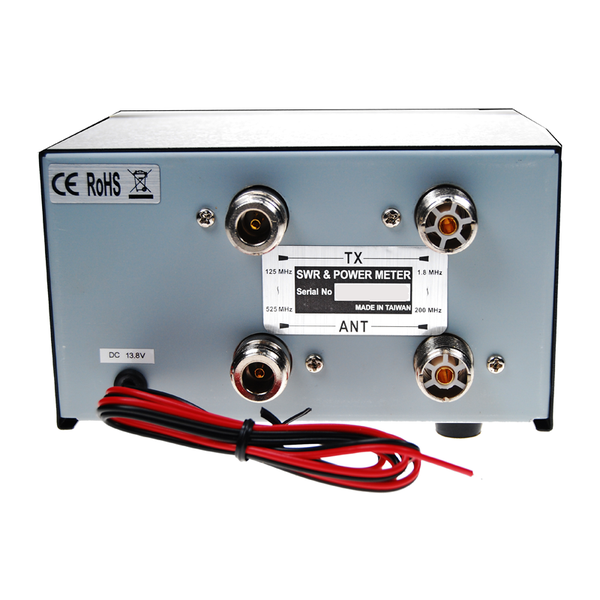

Aansluitingen HF/VHF : 2 x PL-female (SO 239)

Aansluitingen VHF/UHF : 2 x N-female

Afmetingen : B 14.0 x H 8.4 x D 12.2 cm

Gewicht : 796 g
